Siglent SDG810

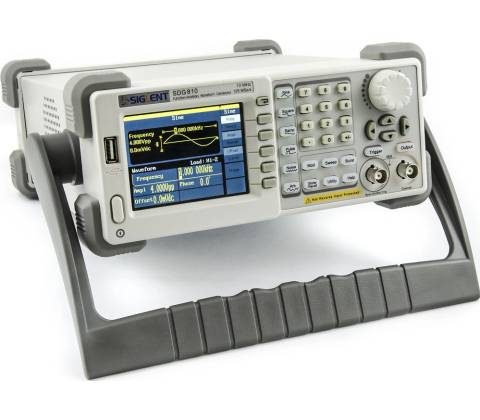

Generátor funkcií SIGLENT SDG 810 s jedným kanálom, 14 bitovým vertikálnym rozlíšením, vzorkovaním 125MSa / s a maximálnou frekvenciou 10MHz.

SIGLENT SDG 810 je generátor, ktorý nevyžaduje na prevádzku PC, umožňuje všetky nastavenia cez ovládací panel a farebný displej s uhlopriečkou 3.5 "a zároveň tiež umožňuje kompletné ovládanie cez dodávaný softvér na počítači, ktorý v reálnom čase mení nastavenie generátora. Vďaka tomuto softvéru môžete myšou nakresliť krivku ľubovoľného tvaru, ktorú požadujete a po krátkom uploade, sa krivka objaví na výstupnom kanáli generátora SIGLENT SDG810. Softvér disponuje niekoľkými základnými predvoľbami, údaje sa potom môžu byť upravené pomocou rôznych kurzorov k požadovanému tvaru krivky. Softvér umožňuje tiež export kriviek (CSV), tie možno potom nahrať na USB flash disk a vložiť priamo do generátora. Nechýba ani možnosť tlače invertovaných grafov.

Siglent SDG810 disponuje radom preduložených nastavení a tvarov kriviek:

• Obvyklé: StaurUp, StairDn, StairUD, PPulse, NPulse, TRAPEZIO, UpRamp, DnRamp
• Matematické: ExpFall, ExpRise, LogRise, SQRT, Root3, X ^ 2, X ^ 3, Since, Gaussian, Dlorentz, Haversine, Lorentz, Gauspluls, Gmonopuls, Tripuls
• Projektové: Cardiac, Quake, Chirp, TwoTone, SNR
• Winfun Trigon: Hamming, Hanning, Kaiser, Blackman, GaussiWin, Triangle, Harris, Bartlett, Tan, Cot, Sec, Csc, Asin, Acos, Atan, ACOT

a umožňuje tiež ukladanie vlastných do pamäte generátora. Generátor podporuje USB host a USB device.

Generátor funkcií Siglent SDG810 ponúkne vynikajúci pomer cena / výkon vo svojej kategórii a okrem základných funkcií tiež veľmi rozsiahle možnosti modulácie signálu. Nechýba ani 100% podpora LabView.

Generátor sa dá výškovo nastaviť pomocou stojana, ktorý možno použiť aj ako ucho pre prenášanie.

Ukážka softwaru:

Parametre:

Model

SDG805

SDG810

SDG830

Max. výstupná frekvencia 5MHz 10MHz 30MHz

Počet výstupných kanálov 1

Sampling rate 125 MSa/s

Dĺžka vlny 16 kpts

Frekvenčné rozlíšenie 1 μHz

Vertikálne rozlíšenie 14 bits

Typy vĺn

Sinus, obdĺžnik, rampa, pulz, Gaussovský biely šum, Arbitrary, 46 typov vstavaných arbitrarov vĺn sinus 1μHz ~ 5MHz 1μHz ~ 10MHz 1μHz ~30MHz obdlžnik 1μHz ~ 5MHz 1μHz ~ 10MHz 1μHz ~10MHz pulz 500μHz ~ 5MHz 500μHz ~ 5MHz 500μHz ~5MHz rampa/trojuholník 1μHz ~ 300KHz 1μHz ~ 300KHz 1μHz ~ 300KHz

Gaussovský biely šum >5MHz bandwidth（-3dB）

• 10MHz bandwidth（-3dB）
• 30MHz

bandwidth（-3dB）

Arbitrárne 1μHz ~ 5MHz 1μHz ~ 5MHz 1μHz ~ 5MHz

Modulácie

AM、FM、PM、DSB-AM、FSK、ASK、PWM、Sweep、Burst

Štandardná konfigurácia

USB Host & USB Device

Amplitude (High resistence) 4mVpp~20Vpp（≤10MHz）, 4mVpp~10Vpp（>10MHz）

• Rozmery generátora: 229x105x281mm
• Súčasťou dodávky: USB kábel, napájací kábel, CD so softvérom, sonda
• SW podpora: Windows XP, Vista, 7, 8, 10.
