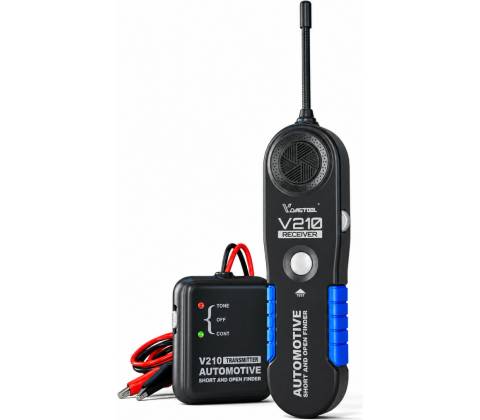

Vdiagtool V210

VDIAGTOOL V210 – tester skratov, obvodov a vodičov

Nefunkčné svetlo, prerušený vodič alebo podozrenie na skrat? VDIAGTOOL V210 vám pomôže skontrolovať elektroinštaláciu a zúžiť oblasť hľadania poruchy. Súprava vysielača a prijímača umožňuje sledovať trasu vodiča pomocou zvukového signálu bez prepichovania izolácie. Praktický pomocník do domácej garáže aj autoservisu.

Čo tester kontroluje?

• Skraty v elektrických obvodoch – pomáha zistiť skrat a orientačne určiť oblasť jeho výskytu.
• Prerušené vodiče a obvody – zmena alebo strata signálu pomáha pri hľadaní poškodeného úseku.
• Spojitosť vodičov – overenie elektrického spojenia v testovanom obvode.
• Trasu vodiča – sledovanie vedenia v kabeláži pomocou prijímača.

Dva režimy pre jednoduchšiu diagnostiku

Režim TONE vysiela signál do testovaného vodiča. Prijímačom následne sledujete jeho trasu a podľa zvukovej odozvy hľadáte prerušenie alebo poškodený úsek.

Režim CONT slúži na kontrolu spojitosti a zisťovanie skratov. V jednej súprave tak získate praktické funkcie na riešenie bežných problémov s elektroinštaláciou.

Hlavné výhody

• Sledovanie vodičov bez poškodenia izolácie – pri hľadaní ich trasy nemusíte prepichovať jednotlivé káble.
• Nastaviteľná citlivosť prijímača – prispôsobenie odozvy pri sledovaní signálu.
• Flexibilná sonda dlhá približne 18 cm – pohodlnejší prístup ku kabeláži v stiesnených miestach.
• Zvuková a LED signalizácia – jednoduchá orientácia počas kontroly.
• Podpora 12 V a 24 V sústav – využitie pri osobných aj úžitkových vozidlách.
• Samostatné použitie – bez mobilnej aplikácie a pripojenia k OBD.

Využitie v garáži aj dielni

V210 využijete pri kontrole kabeláže osvetlenia a ďalších vhodných elektrických obvodov vozidla. Pomáha pri identifikácii vodičov, kontrole ich spojitosti aj hľadaní prerušovaných porúch, ktoré sa prejavujú pri pohybe vodiča alebo konektora.

Je určený pre jednosmerné obvody v rozsahu 6–42 V DC. Hodí sa pre automobily, motocykle, nákladné vozidlá, karavany či ďalšiu techniku v podporovanom napäťovom rozsahu.

Technické údaje

• Značka: VDIAGTOOL
• Model: V210
• Typ: tester skratov, obvodov a vodičov
• Napäťový rozsah testovaných obvodov: 6–42 V DC
• Pracovné režimy: TONE / CONT
• Signalizácia: zvuková a LED
• Citlivosť prijímača: nastaviteľná
• Meracia sonda: flexibilná, približne 18 cm
• Napájanie: 2× 9 V batéria, jedna pre vysielač a jedna pre prijímač

Obsah balenia

• 1× vysielač VDIAGTOOL V210 s pripojovacími vodičmi
• 1× prijímač s flexibilnou sondou
• 1× návod na použitie

Odporúčanie pri používaní

Zapojenie a pracovný režim zvoľte podľa návodu a typu testovaného obvodu. Pri zisťovaní skratu použite zvukový signál na zúženie oblasti hľadania a následne skontrolujte konkrétny úsek kabeláže. Používajte iba v podporovaných jednosmerných obvodoch do 42 V.
